引言

为3D打印耗材线生产企业详细介绍应用于耗材线生产的测径仪，起到测量、检测、报警、控制、显示、存储等多种功能，还具备多种接口，与产线联动。

关键词：3D打印耗材线测径仪,外径测径仪,单轴测径仪

做3D打印耗材生产、或者玩高精度打印的朋友，应该都经历过线径不稳的折磨。同一卷1.75mm耗材，前半段好好的，后半段却变的忽粗忽细，打印出来要么层纹炸裂、要么过挤出堆料，轻则成品报废，重则直接堵头断料，因此生产时要对品质严格控制。

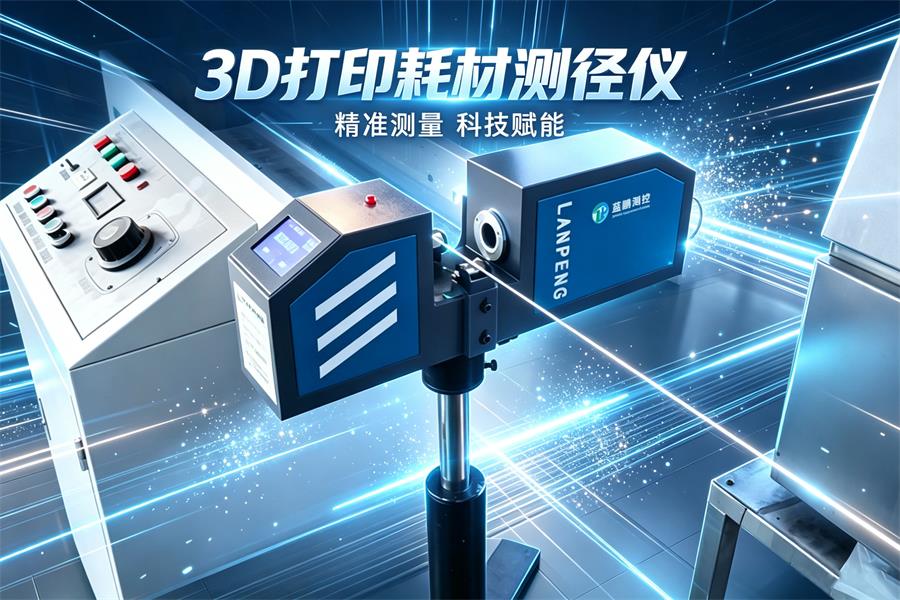

3D耗材线测径仪就是这个行业痛点的。不跟你讲那些花里胡哨的概念，它就是实打实的帮助产线稳住品质、提升打印良品率的核心工具，尤其是工厂批量挤出线材是工业模式，测径仪可帮助精准测量，并且可提供测量报告给客户，信任度直接上一个台阶。

一、别再靠手感和抽检了

市面上能用在3D耗材上的测径仪，通用的是光学非接触式检测，测量原理很简单：当线材穿过检测区域时，仪器通过线材遮挡平行光形成的阴影宽度，实时换算出直径数值。全程不碰线材，所以PLA、PETG、TPU这些软料完全不会被刮伤或压变形。

少数低端设备用接触式检测，靠机械探头贴合线材测量。便宜是便宜，问题一大堆：高速走线时测量会拉扯、磨损线材，软料容易被压扁，产生误差，生产完成后抽检，又滞后严重，现在的产线升级方便快捷的方式就是安装测径仪。

这里提醒一个很多新手忽略的细节：单轴检测只能测一个方向的直径，很多线材看着直径达标，实际是椭圆的，打印时照样出料不均。所以如果需要测量椭圆度的情况下，需要用到双轴测径仪，它具备垂直的两个测头，既能测直径，也能测椭圆度。

二、测量控制于一体

工业在线测径仪专供工业产线应用，可适应各种工业产线场景。在3D耗材线产线应用也非常合适，并且能实现实时不间断检测，1.75mm和3.0mm标准耗材的测量精度普遍在0.01mm（可定制更高），测量频率达到2000Hz，跟得上生产线600m/min的高速走线（更高也没问题），不用担心漏检的情况出现。

更实用的一点是闭环控制：设备检测到的所有线径尺寸都会与标称值对比，并能通过控制变频器或电子调速器来控制挤出机（或牵引机）的速度，自动微调挤出转速或牵引速度，不用人工蹲守微调参数。长期生产下来，不仅仅是生产符合精度的产品，更能降低尺寸波动，在杜绝批量残次品的同时，还提升了品质。是高精度打印的低成本升级方案。

三、技术参数

常规3D打印耗材就两个规格：1.75mm、3.0mm。工业生产级测径仪，有效测量范围覆盖0.1–10mm的JG01/Z-DG15型单轴测径仪或JG02/Z-DG15型双轴测径仪就完全够用，不用盲目追求超大范围；精度稳定在±0.01mm就是合格工业级，±0.003mm属于高端精品配置，适配高端树脂、碳纤维耗材。

另外值得注意的是：透明、半透明耗材（PETG、透明PLA）对普通光学检测有干扰，因此买设备一定要提前说明，选适配透明材质的测径仪，不然检测数据容易不准。

四、实打实的使用价值

对耗材工厂来说，测径仪直接的作用就是降本增效。人工抽检只能抽样检测，漏检率太高，一旦发现不合格品，就会有大量废料，还会导致客户退货差评。在线测径仪是全程全检，超差自动报警、自动控制外径，既能减少原材料浪费，也能稳定产品口碑，再加上还能存储数据，非常适配规模化量产和品质溯源需求的工厂使用。
