关键字:光电测量,单测头测量原理,CCD测头原理,光电单测头应用形式

蓝鹏光电测量产品采用物方远心光路系统和CCD成像法进行非接触尺寸检测。其核心部件为远心光电测头,简称“光电测头”。每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光穿过发射透镜后形成平行光视场。视场内的平行光再由接收透镜聚焦,在CCD芯片上成像。当被测物通过视场时,被测物遮挡的部位在CCD芯片上显示为无光的阴影。通过CCD芯片光电转换和相应电路系统的数字化处理,即可通过阴影的宽度L计算出被测物的直径D。

单测头典型应用形式

适用于测量直径小于测头视场的高、低速轧制线、棒材外径;金属细丝、金属管外径;电线电缆、胶管、胶棒外径;方形、矩形截面的边长、宽度、厚度;磨具孔内径、狭缝等;物体的高度位置等。

01、圆形截面外径测量

02、矩形截面测量宽度

03、矩形截面测量厚度

04、方形截面测边长

05、内孔直径测量

06、狭缝测量

07、高度-位置测量

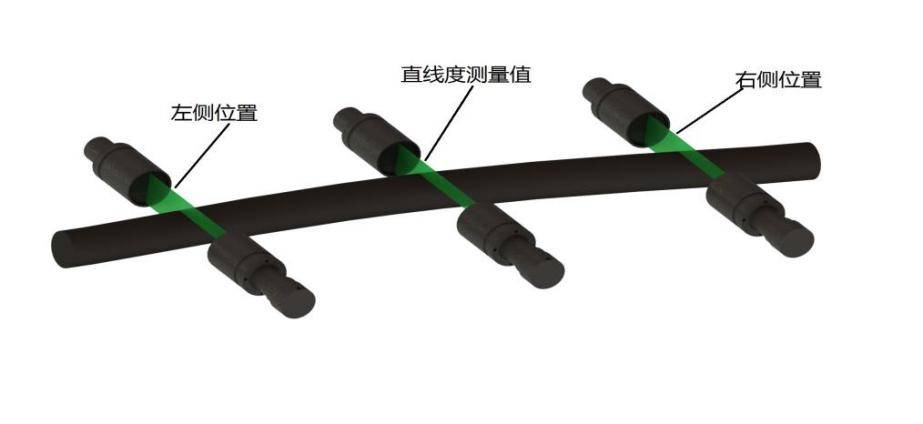

08、在线直线度测量
