HW03—SG系列 三点测厚仪

多点测量、精准高效 同时测量板材、带材等三点厚度 搭配滑台，测量点位置可调整

1.基本原理

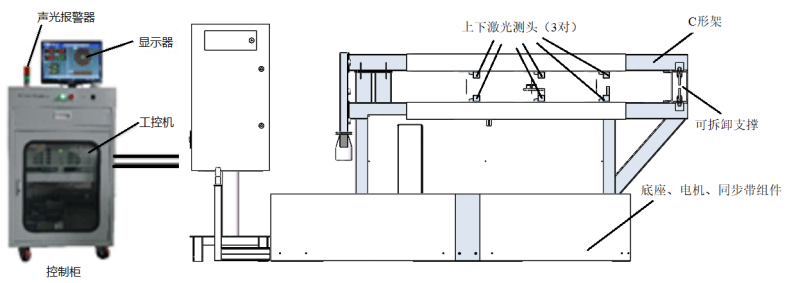

2.布置形式

测厚仪整体采用C型架结构，C型架上安装上下各三个对射的激光位移传感器，可测量被测物宽度方向三个点的厚度尺寸

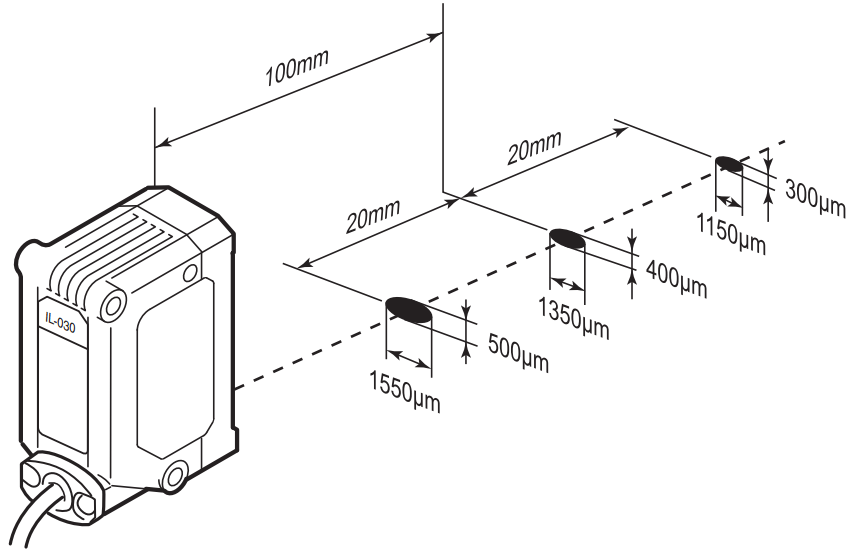

3.测头传感器型号介绍

光源：红色半导体激光 波长: 655 nm (可见光)

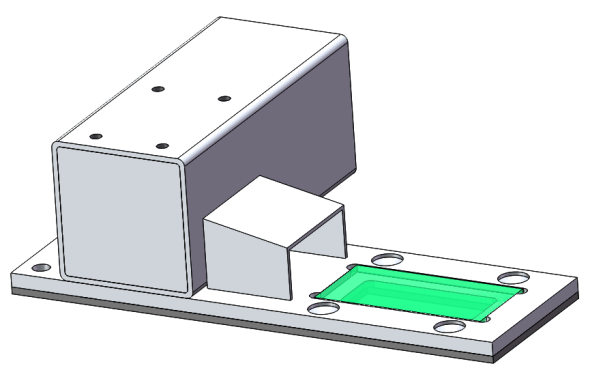

4.快换部件

较宽的板材的测量，C型架的喉深也较大，可通过在C型架端部增加快换的支撑块加强结构稳定性，同时不影响设备下线操作流程和效率。

5.吹扫部件

可搭配视窗吹扫结构对视窗吹扫，可防止灰尘等堆积，延长用户维护周期

6.拓展接口

硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。

RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。

RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

7.支撑/底座

底座采用滑台形式，可以自定义测量点位置，也可以带动测量部件往复运动形成单点扫描式测量

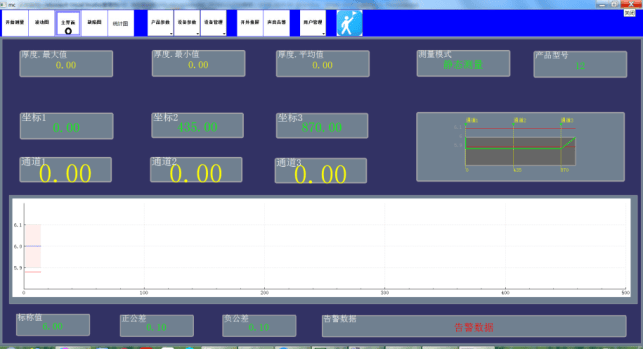

8.测量界面/功能

采用工控机计算，配备蓝鹏新一代测量软件，操作简单，测量数据一目了然

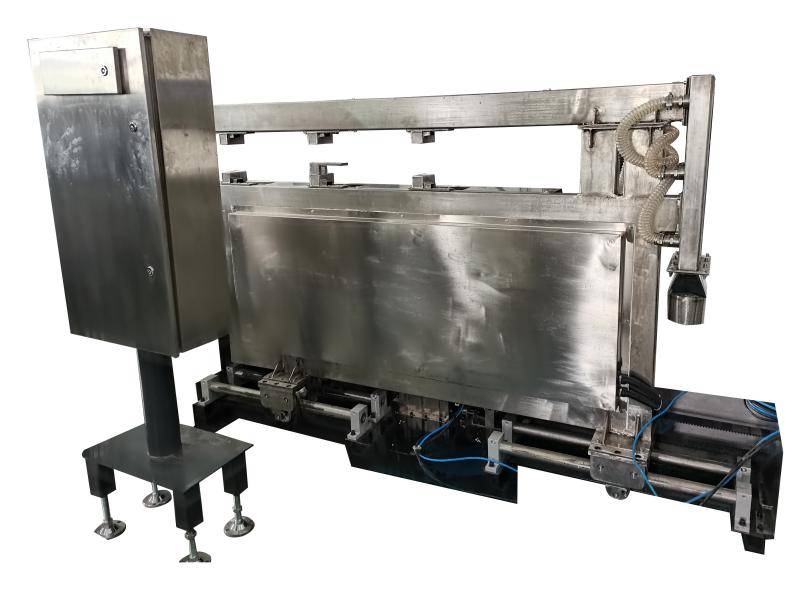

9.设备整套示意图

10. 适用行业：

轧钢、有色金属、橡胶、塑料、木板等。

11. 功能描述：

1. 数据存储功能

测量数据连续测量连续存储，存储时间大于1年。同时可通过数据接口输出到记录仪或其他计算机进行存储。

2. 历史数据查询功能

可通过测量系统软件进行历史数据查询，也可将文件转换成Excel格式进行查询，查询时刻精确到秒。

3. 校准功能：放入标准量块后可校准测量精度。

4. C形架移动控制功能：可根据被测板材的宽度设定C形架的位置和移动距离，设置完成后驱动C形架移动。

5.通讯接口：TCP/IP协议，光纤传输，测厚仪至主控机柜。

12. 技术参数：

注：设备型号中版本号随技术升级变化，订货型号以合同约定为准。其他型号可定制。
